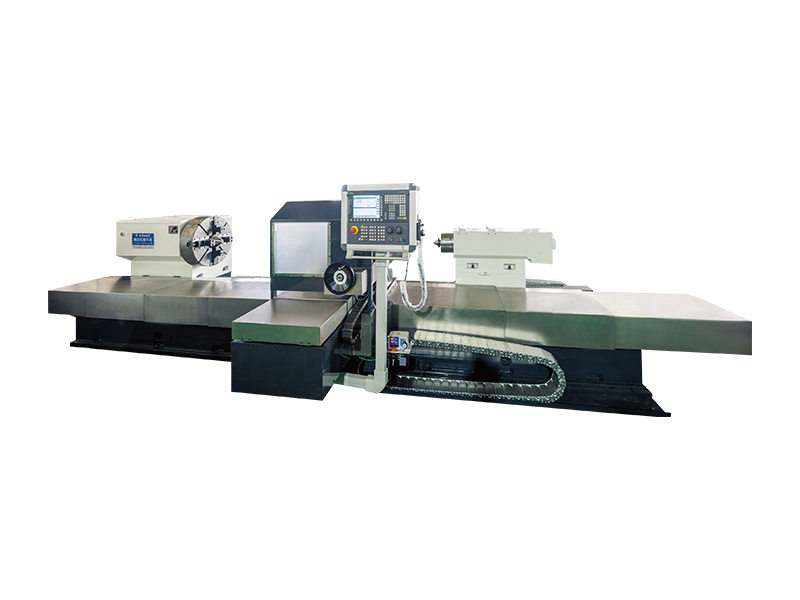

Torno integrado Roll-and-Toss CNC de precisão para serviços pesados

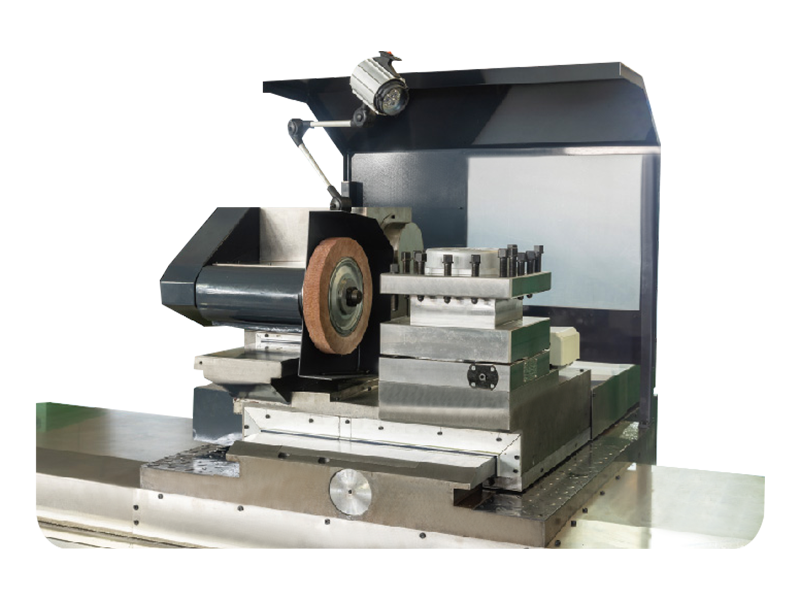

Esta máquina-ferramenta é um torno integrado CNC roll-and-toss, usado principalmente para torneamento pesado e polimento de superfície após suporte hidráulico da coluna viva, cilindro médio e revestimento a laser. Também é utilizado para semiacabamento e acabamento de rolos de ferro fundido, aço e metais não ferrosos. A máquina compreende dois eixos servoalimentadores independentes na direção transversal. O dispositivo de polimento é instalado em um lado da placa de arrasto longitudinal e não interfere no descanso da ferramenta de processamento do carro de alimentação transversal. É utilizado para torneamento e polimento, respectivamente.

Os movimentos longitudinais e transversais (torneamento e polimento) são acionados por fusos de esferas de alta precisão. Os trilhos-guia para os movimentos de avanço longitudinal e transversal do porta-ferramentas e do dispositivo de polimento são feitos de trilhos-guia retangulares de alta rigidez, combinados com um porta-ferramentas elétrico resistente de quatro estações e um fuso de polimento especial. Este design melhora a rigidez e estabilidade da máquina-ferramenta durante o corte e polimento.

O rolamento do eixo principal usa um rolamento de rolos cilíndricos curtos radiais de duas carreiras com alta precisão e folga ajustável, proporcionando forte rigidez, rotação suave e alta precisão. O contraponto consiste em uma parte superior e uma parte inferior do corpo. A parte superior do corpo está equipada com um fuso, luva e mecanismo de ajuste do centro do fuso. A parte inferior do corpo possui um mecanismo de movimento rápido para o contraponto, com um motor e redutor conduzindo seu movimento geral. Uma estação de bombeamento de alta pressão é instalada na parte traseira do contra-ponto, que é utilizada para travamento e afrouxamento hidráulico automático após a posição do contra-ponto, com proteção de intertravamento.

A luva do contraponto pode ser movida por acionamento motorizado e ajuste fino manual. O contraponto possui um display de força de aperto superior, permitindo o ajuste visual do torque de aperto superior da peça de acordo com os requisitos. O projeto estrutural de alta estabilidade e alta rigidez garantem a precisão geral de usinagem da máquina-ferramenta. O par de guias móveis é tratado com plástico adesivo resistente ao desgaste e possui um sistema de lubrificação centralizado que implementa lubrificação automática quantitativa de ponto fixo para garantir a resposta dinâmica de toda a máquina. Os trilhos de alimentação longitudinais e transversais são totalmente protegidos por aço inoxidável, o que ajuda a manter a precisão do movimento a longo prazo.
