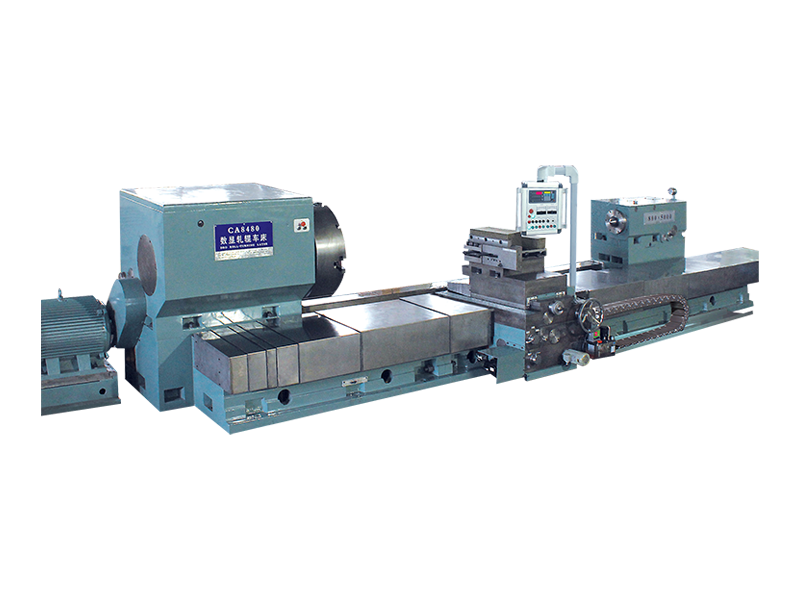

Torno flexível de rolo com display digital de alto desempenho CA8480

O torno de rolo com display digital CA8480 foi projetado principalmente para usinagem de semiacabamento e acabamento de rolos de ferro fundido, aço e metais não ferrosos. Com o uso de aço rápido, metal duro ou outros materiais para ferramentas de corte, é capaz de realizar operações de torneamento e reparo no diâmetro externo dos rolos, faces finais, bem como vários perfis de furos complexos e superfícies curvas. Além disso, ele pode ser usado para processar componentes de eixo feitos de ferro fundido, aço e metais não ferrosos dentro da mesma faixa de tamanho e peso dos rolos, oferecendo recursos de semiacabamento e acabamento para o diâmetro externo, faces finais e superfícies curvas complexas.

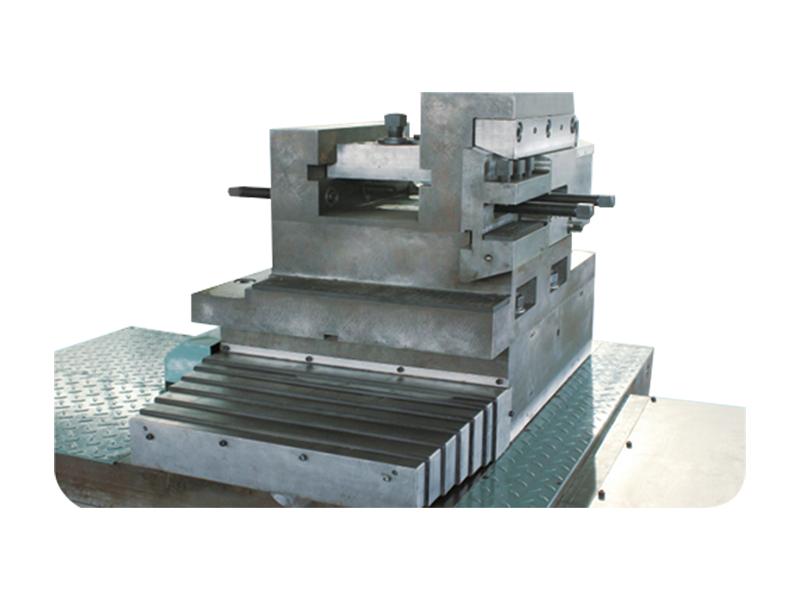

O sistema de trilho-guia longitudinal da máquina foi projetado com uma estrutura integrada de quatro trilhos. O movimento longitudinal é acionado por um mecanismo de engrenagem e sem-fim, enquanto o movimento de alimentação transversal do descanso da ferramenta utiliza trilhos-guia retangulares de alta rigidez. A combinação da tecnologia de suporte de ferramenta tipo estrutura italiana e um porta-ferramenta fixo aumenta a rigidez e estabilidade de corte da máquina. Este design robusto, especialmente o porta-ferramentas de alta rigidez, é ideal para usinar peças sobre o centro do fuso. Os rolamentos do fuso apresentam rolamentos de rolos cilíndricos de duas carreiras com folga radial ajustável e de alta precisão, proporcionando rigidez do fuso, rotação suave e alta precisão.

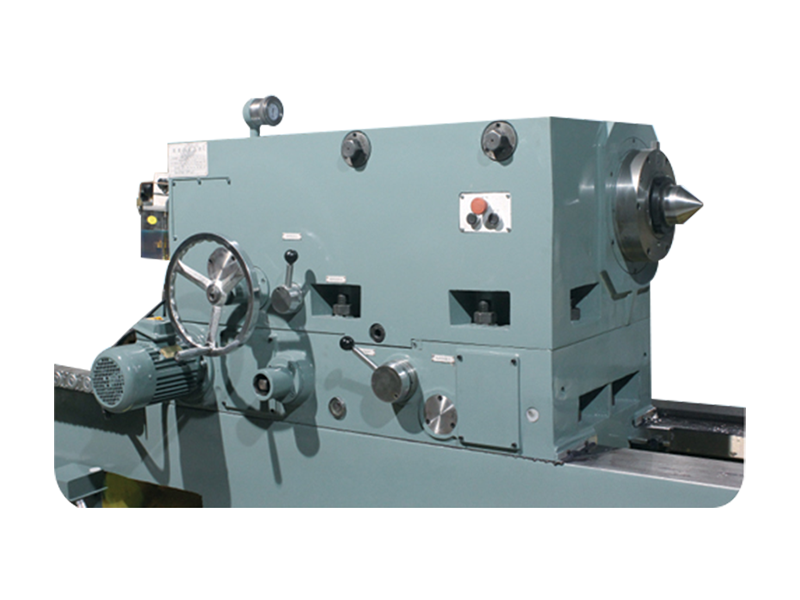

O projeto estrutural da máquina enfatiza alta estabilidade e rigidez, garantindo precisão de usinagem abrangente e, consequentemente, alcançando precisão nas peças. A caixa do fuso (cabeçote) é equipada com motor de frequência CA de 45 Kw, utilizando câmbio automático hidráulico. Os movimentos longitudinais e transversais da máquina empregam velocidade variável contínua, permitindo aos usuários selecionar velocidades e taxas de alimentação adequadas com base no material dos rolos, garantindo facilidade de operação.

O movimento longitudinal é facilitado por um display digital gradeado, eliminando a necessidade de alinhamento ou marcação dos rolos no giro dos rolos. Um sistema de lubrificação centralizado garante que todos os pares de guias móveis recebam lubrificação precisa e automática em intervalos fixos, garantindo características de resposta dinâmica e desempenho de lubrificação duradouro. Tanto os movimentos longitudinais como transversais são totalmente protegidos por invólucros de aço inoxidável, garantindo a manutenção da precisão do movimento a longo prazo.

A máquina é composta por base, caixa de fuso, cabeçote móvel, descanso de ferramenta, sistema hidráulico, gabinete de controle elétrico PLC e cremalheira (corrente de tanque), fornecendo uma solução altamente estável e eficiente para usinagem de rolos e eixos.
