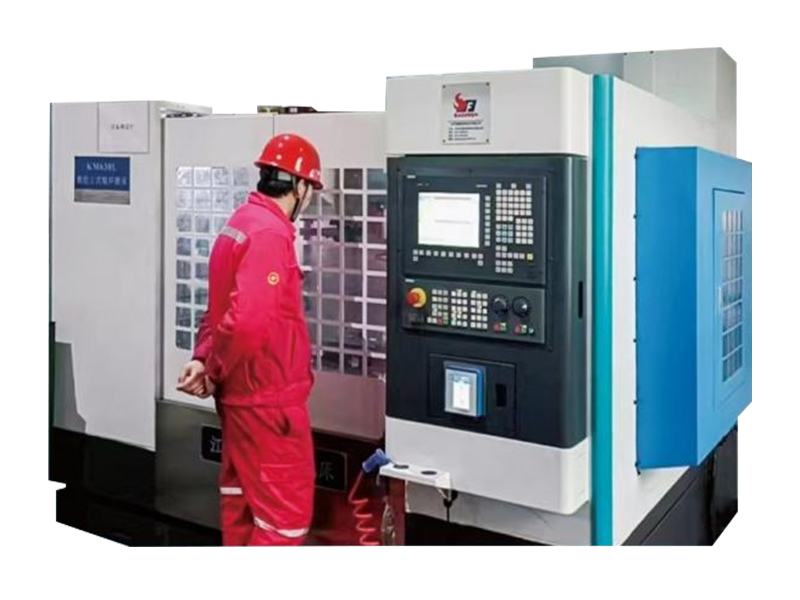

Máquina retificadora especial de anel de rolo CNC vertical MK630L

A retificadora de anel de rolo é usada para retificação grossa, retificação semifina, retificação fina e retificação sem faísca do círculo externo e ranhura R-pass do anel de rolo de carboneto de tungstênio usado na produção de fio de alta velocidade. A máquina adota um design de casco totalmente fechado, o que reduz efetivamente o ruído de processamento, protege com mais segurança, evita a difusão de água e gás na área de processamento e melhora o ambiente de processamento.

A retificadora especial de anel de rolo CNC KM630L é uma retificadora especial de anel de rolo vertical desenvolvida por nossa empresa em combinação com a demanda do mercado por retificadoras de anel de rolo. A eficiência de processamento da retificadora é de 150% das retificadoras existentes no mercado. O layout geral da máquina-ferramenta é uma estrutura principal vertical, usando o sistema CNC de ligação de três eixos SIEMENS 828D, projetou um cabeçote vertical especial da peça de trabalho, instalação de bancada móvel horizontal de dois eixos, o trilho de guia móvel da bancada adota o trilho de guia deslizante de alta rigidez, é acionado diretamente pelo parafuso de esfera de pré-carga do servo motor AC para alcançar, a peça de trabalho adota a instalação vertical, altera o modo de instalação da peça de trabalho da retificadora de anel de rolo horizontal tradicional, reduz significativamente o peso da peça na precisão de fixação da peça de trabalho A influência de grau;

Equipado com dispositivo hidráulico especial autocentrante para fixar a peça de trabalho, em vez do acessório líquido tradicional, as peças de carga e descarga são mais convenientes e confiáveis, a direção vertical do movimento do trilho deslizante do eixo de retificação e o movimento da peça de trabalho do acionamento é o mesmo, é acionado diretamente pelo servo motor AC, a fim de melhorar a rigidez do sistema, o parafuso de esfera suporta leve tensão e as duas extremidades são apoiadas no rolamento de rolos. A posição do trilho deslizante do eixo de retificação é equipada com uma régua de grade de comprimento para obter controle de circuito fechado. O rolamento do eixo do rebolo adota rolamentos de precisão importados de alta rigidez, e o eixo do rebolo é acionado por servo motor CA através da correia síncrona.

Design de retificadora de anel de rolo vertical CNC KM630L, interface de biblioteca de ferramentas reserva BT50, para automação posterior, processamento não tripulado para fornecer conveniência, sistema CNC após desenvolvimento secundário, com sistema de programação livre flexível, especialmente desenvolvido para software avançado de fabricantes profissionais de anéis de rolo, tornando possível a programação de retificação baseada no diálogo da interface homem-máquina. Basta consultar os parâmetros do anel do rolo de entrada da interface homem-máquina, você pode processar.
