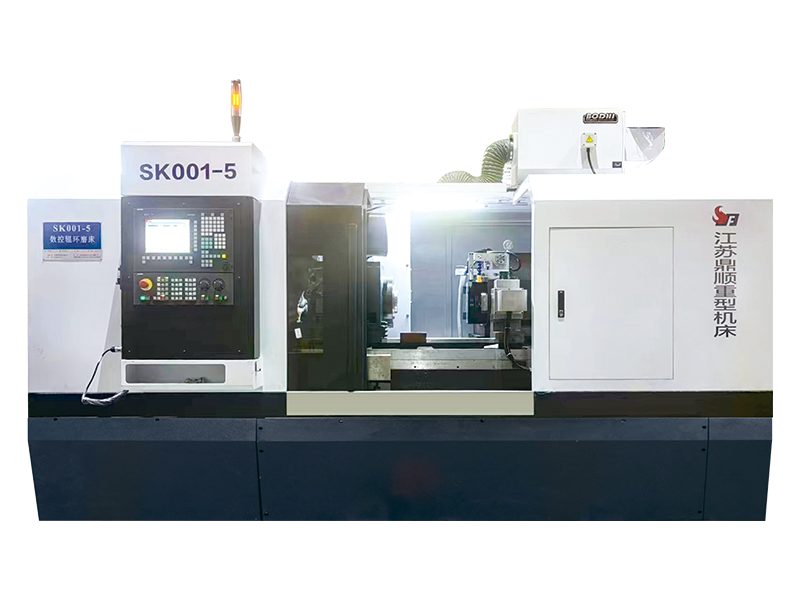

Página inicial / Produto / Máquina retificadora CNC / Máquina retificadora de anel de rolo CNC inteligente de alta rigidez SK001-5
  • Parâmetro
  • Descrição
Escopo de trabalho
Diâmetro de moagem (padrão) Ф100~ Ф400mm
Diâmetro de retificação (design especial do cabeçote) Ф50~ Ф400mm
Comprimento máximo de moagem 400mm
Altura do centro 250mm
Peso máximo da peça usinada 350 Kg
Porta-rebolo
Tamanho do rebolo Diâmetro externo máximo Ф250mm
Diâmetro externo mínimo Ф200mm
Espessura máxima 65 mm
Velocidade do fuso 1910 r/min
Curso máximo 300 mm
Diâmetro do parafuso Φ63×10
Velocidade de movimento rápida 3m/min
Bancada de trabalho
Curso máximo 440m
Diâmetro do parafuso Φ63×10
Velocidade de movimento rápida 3m/min
Motor principal da estrutura principal 5,5 kW
Velocidade do fuso da estrutura principal 0~ 200 rpm/min
Precisão de usinagem de anéis de rolos
Desvio de cilindricidade do círculo externo 0,005 mm
Tolerância do diâmetro do círculo externo ±0,005 mm
Tolerância do diâmetro da ranhura ±0,01 mm
Tolerância de profundidade de ranhura ±0,005 mm
Rugosidade da superfície de retificação Ra0,4μm
O coaxialmente da superfície de moagem ao furo de centralização

0,005 mm

Tolerância de posição do centro da ranhura do rolo até a face da extremidade do anel

0,01 mm

Precisão de detecção automática

Direção axial: 0 ~ 0,003 mm

Radial:0~0,005mm

Perfil da máquina
Dimensões totais da máquina (C × L × A)
Peso da máquina Cerca de 8t
